54. 안전관리 28



나. 하이브리드 배터리 탈거 시 주의사항
※ 절연장갑 착용, 절연공구 사용
※ 작업 전 금속성 물질을 몸에서 제거
※ 해체된 배터리 분해 및 충격 금지
※ 해체된 배터리의 운송 및 장기간 보관을 위해 방전작업 수행

다. 탈거순서
(1) 엔진 정지 후 키 제거
12V 보조 배터리를 분리할 때까지 차량이 갑작스럽게 재시동 되는 것을 방지하기 위
해 키를 최소 2미터 이상 떨어진 곳에 둔다.

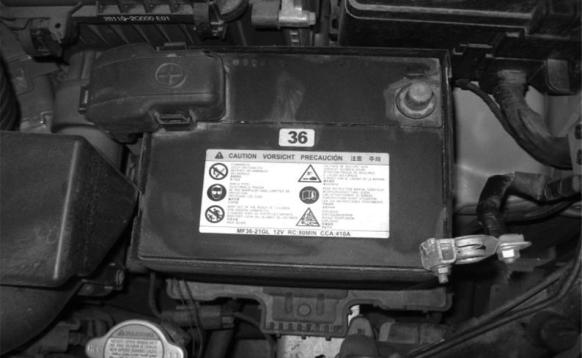

(2) 보조배터리 (-)단자 분리한다.(+단자 탈거 시 공구와 차체 쇼트 위험)

(3) 안전 스위치 OFF
가) 안전 스위치 OFF 후, 모터 컨트롤 유닛(MCU) 내에 커패시터(콘덴서) 방전을 위
하여 반드시 5분 이상 대기한다.
인버터 커패시터 방전 확인을 위하여, 고전압 단자 간 전압을 측정한다.
① 30V 이하 시 정상
② 30V 초과 시 안전스위치 OFF 재확인 점검

안전스위치 off

나) 안전 플러그 타입 차량의 경우



(4) 하이브리드 배터리 탈거
가) 케이스 탈거

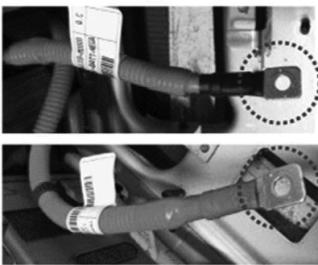

나) 고전압 와이어링 탈거

다) 고전압 와이어링 절연처리

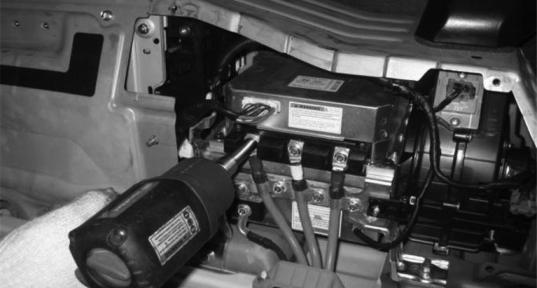

라) 배터리 모듈 탈거
배터리 모듈의 탈거 작업 시 전기 합선에 주의하고 고중량이므로 안전에 주의한다.

(5) 하이브리드 배터리 방전
● 고전압시스템 취급 주의사항을 반드시 지킨다.
● 절연장갑과 보안경을 착용하고, 절연 공구를 사용한다.
고전압 배터리는 감전 및 기타사고의 위험이 있으므로 고품 고전압 배터리에서 아
래와 같은 이상 징후가 감지되면 현장에서 염수침전(소금물에 담금) 방식으로 고
품 고전압 배터리를 즉시 방전한다.
● 화재의 흔적이 있거나 연기가 발생하는 경우
● 고전압 배터리의 전압이 비정상적으로 높은 경우(302 V 이상)
● 고전압 배터리의 온도가 비정상적으로 지속 상승하는 경우
● 전해액 누설이 의심되는 이상 냄새(화학약품, 아크릴 냄새와 유사)가 발생할 경우

[염수침전 방전 방법]
① 대형 대야(또는 유사 크기의 용기)에 약 200 리터의 물을 붓는다.
② 소금물의 농도가 약 35% 정도가 되도록 소금을 부어 소금물을 만든다.
③ 코끼리형 리프트 잭을 이용하여 고전압 배터리 어셈블리를 아래와 같이 소금물
에 담근다.
④ 약 12시간 이상 방치한 후 고전압 배터리를 대야에서 꺼내어 건조한다.

※ 주의사항 ※
● 소금물농도: 35% 전후
● 12시간 담근 후 건조
● 2개 이상 함께 방전 절대금지

염수침전 방전
