>>> 3. 고전압 배터리의 관리

가. 일반사항

(1) 작업 안전

● 고전압계 와이어링 및 커넥터는 오렌지색으로 되어 있다.
● 고전압계 부품 작업 시,“고전압 위험 차량”표시를 하여 타인에게 고전압 위험을
주지시킨다.
● 항시 절연 장갑을 착용하고, 절연 공구를 사용한다.
● 절연 장갑이 찢어졌거나 파손되었는지 확인한다.
● 절연 장갑의 물기를 완전히 제거한 후 착용한다.
● 금속성 물질은 고전압 단락을 유발하여 인명과 차량을 손상시킬 수 있으므로, 작
업 전에 반드시 몸에서 제거한다.(시계, 반지, 기타 금속성 제품 등)
● 고전압을 차단한다.
● 고전압 단자 간 전압이 30V 이하임을 확인한다.
● 고전압 단자를 다시 체결할 경우, 체결 직후 절연 조치한다.(절연 테이프 이용)
● 고전압 단자 체결용 스크류는 규정 토크로 체결한다.
● 파워 케이블 및 부스바 체결 또는 분해 작업 시, (+), (-) 단자 간 접촉이 발생하
지 않도록 주의한다.
● 고전압 케이블(오렌지 색) 금속부 작업 시 반드시 0.1V이하 인지 확인한다.
● 침수상태에서 차량의 안전 스위치 등 일체의 작업 접근을 금한다.
● 리튬 폴리머 배터리는 겔(GEL)타입의 전해질로 피부 접촉 시 비눗물로 깨끗하게 씻는다.
● 고전압 시스템을 차단하고 방전한 후에도 모든 고전압 부품에는 아직 전원이 남아
있는 것처럼 간주하고 취급해야 한다.
● 연소하는 배터리는 불화수소, 일산화탄소 및 이산화탄소 가스를 방출할 수 있으므
로 완전한 보호 장구를 갖추고 전면형 자급식 호흡 장비를 사용해야 한다.
● 고전압 시스템의 절연 저항 측정 시, 반드시 고전압 메가 옴 테스터를 이용하여 절
연 저항을 측정한다.(1,000V 사양 권장)

(2) 고전압 배터리 시스템 화재 발생 시 주의사항
● 시동 키를 차량으로부터 제거한다.
● 화재 초기일 경우, 안전 스위치를 신속히 OFF 한다.
● 실내에서 화재가 발생한 경우, 수소 가스 방출을 위하여 환기를 실시한다.
● 화재 진압 시, 물 등의 액체 물질 사용을 금한다.(반드시 ABC 소화기 사용)
● 소규모 고전압 배터리 화재를 진압 시 분말소화기, 이산화탄소, 다량의 물, 표준
포말 등을 사용한다.
● 대규모 고전압 배터리 화재를 진압 시 다량의 물, 분무, 표준포말 등을 사용한다.



(3) 고전압 배터리 가스 및 전해질 유출 시 주의 사항
● 점화 스위치를 OFF한 후, 차량으로부터 탈거한다.
● 화재 초기일 경우, 안전 스위치를 신속히 OFF한다.
● 가스는 수소 및 알칼리성 증기이므로, 실내일 경우는 즉시 환기를 실시하고 안전
한 장소로 대피한다.
● 누출된 액체가 피부에 접촉 시, 즉각 붕소 액으로 중화시키고, 흐르는 물 또는 소
금물로 환부를 세척한다.
● 누출된 증기나 액체가 눈에 접촉 시, 즉시 흐르는 물에 세척한 후 의사의 진료를
받는다.
● 고온에 의한 가스 누출일 경우, 고전압 배터리가 상온으로 완전히 냉각될 때까지
사용을 금한다.

(4) 사고차량 취급 시 주의 사항
● 절연 장갑(또는 고무장갑), 보호 안경, 안전복 및 안전화를 착용한다.
● 절연 피복이 벗겨진 파워 케이블(Bare Cable)은 절대 접촉하지 않는다.(“파워 케
이블 작업 시 주의 사항”참조)
● 차량 화재 시, ABC 소화기로 진압하며, 절대 물을 사용하지 않는다(다량의 물을
사용하는 것은 무방하나, 소량일 경우 화재를 악화시킬 수 있다)
● 차량이 절반 이상 침수 상태인 경우, 안전 스위치 등 고전압 관련 부품에 절대 접
근하지 않는다. 불가피한 경우라도 차량을 안전한 곳으로 완전히 이동시킨 후 조
치한다.
● 가스는 수소 및 알칼리성 증기이므로, 실내일 경우는 즉시 환기를 실시하고 안전
한 장소로 대피한다.
● 누출된 액체가 피부에 접촉 시, 즉각 붕소액으로 중화시키고, 흐르는 물 또는 소
금물로 환부를 세척한다.

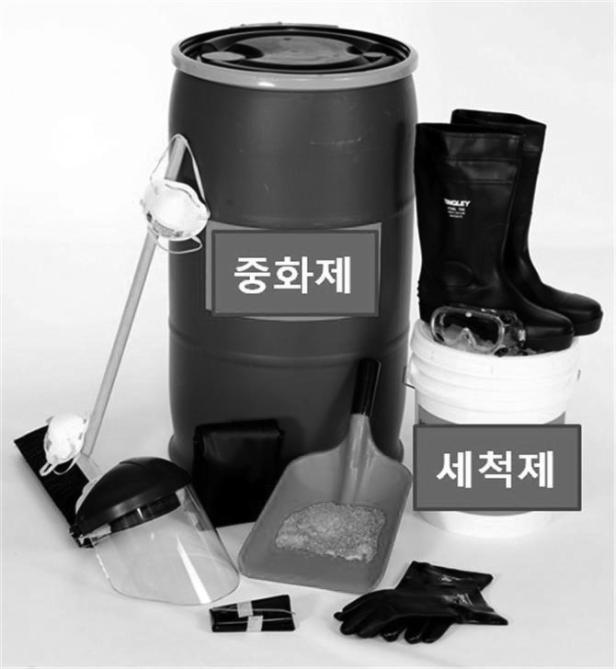

※ 사고차량 작업 시 준비 사항
① 절연 장갑(또는 고무장갑), 보호 안경, 안전복 및 안전화
② 붕소액(Boric Acid Power or Solution)
③ ABC 소화기
④ 전해질용 수건
⑤ 비닐 테이프(터미널 절연용)
⑥ 전압계(고전압 확인용)

⑦ 절연저항계(절연, 누전 테스트 용) : 절연 저항 정상값: 약 1MΩ



(5) 페인트 열처리 작업 시 주의 사항
고전압 배터리는 고온에서 장시간 노출 시 성능 저하의 우려가 있으므로 페인트 열처
리 작업 시 70°C에서는 30분, 80°C에서는 20분을 초과하지 않는 범위에서 작업하고
조건에 맞지 않아 작업불가 시에는 고전압 배터리 탈거 후 작업한다.

(6) 고전압 배터리 차량 장기 방치 시 주의 사항
● 점화 스위치를 OFF한 후, 시동키를 차량으로부터 탈거한다.(암 전류 등으로 인한
고전압 배터리 심방전 방지)
● 고전압 배터리 SOC(State Of Charge, 배터리 충전률)가 30% 이하일 경우, 장기
방치를 금한다.

● 2개월 이상 장기 방치할 경우, 고전압 배터리 보호 및 관리를 위하여 균등 충전
을 실시한다.
● 보조 배터리 방전 여부 점검 및 교체 시, 고전압 배터리 SOC 초기화에 따른 문제
점을 점검한다.

(7) 하이브리드 차량 냉매 회수/충전 시 주의사항
● 고전압을 사용하는 하이브리드 차량의 전동식 컴프레서는 절연성능이 높은 PVE
오일을 사용한다.
● 냉매 회수/충전 시 일반 차량의 PAG 오일이 혼입되지 않도록 하이브리드 차량 정
비를 위한 별도 전용 장비(냉매 회수/충전기)를 사용한다.

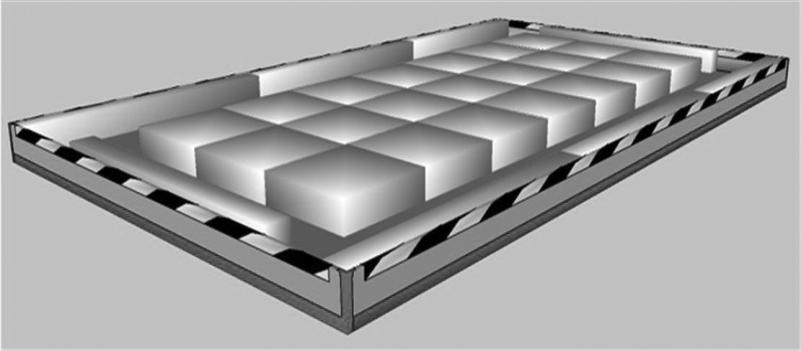

장시간 방치 시 배터리 보관 시설-전해액 누수방지

전해액이 눈에 튀었을 때 눈 세척 15분 이상

안전 표지판
