15. 통신 네트워크의 기본 구조
일반적으로 통신망 즉, 통신 네트워크는 지역적으로 분산된 다수의 단말(terminal)
들 중 둘 이상의 단말 간을 유기적으로 연결하여 상호간 통신이 가능하게 하는 매개체
로서, [그림 2-1]과 같이 유선 또는 무선의 통신링크에 의해 서로 연결되어 있는 일련
의 노드(node)와 링크(link)의 집합을 의미한다. 이들 네트워크는 보다 작은 규모의
보조(sub) 네트워크를 포함할 수 있으며, 또한 다른 네트워크와 상호 연결되어 보다
큰 규모의 네트워크를 구성할 수도 있다.
여기서, 노드는 단말들 상호 간의 정보 교환이나 단말에게 정보를 제공하는 역할을
수행하며, 공중통신망에서는 교환기가 될 수 있고, 컴퓨터 통신망에서는 서버와 같은
중앙 컴퓨터 등이 될 수 있다. 그리고 링크는 전송채널의 구성, 즉 정보전달 방법에 따라 유선(wired) 링크와 무선(wireless) 링크로 구성되고, 단말과 노드 간을 연결하거
나 또는 노드와 노드 간을 연결하는데 사용된다. 특히 전송링크는 전송선로의 특성과
전송효율의 향상을 고려해서 모뎀이나 다중화기(multiplexer) 등의 전송장비가 사용되고 있다.

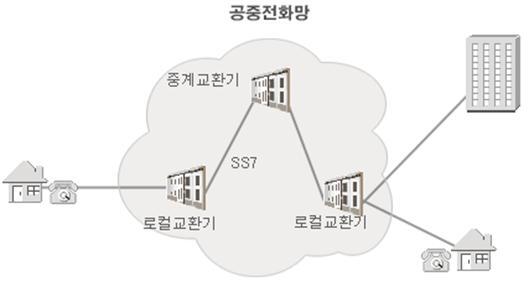

이것은 4개의 교환기 노드가 상호 간에 통신을 위해 직접 연결되어 있으며, 교환기 상호 간에는 비교적 먼 거리
에 위치해 있으므로, 원활한 정보 전송이 이루어질 수 있도록 다중화기 등의 전송장치
가 사용되고 있다. 그리고 단말과 교환기 사이의 링크를 가입자 회선(subscriber
line)이라고 하며, 교환기와 교환기 간의 링크를 전송회선 또는 중계선(trunk)이라고한다.
